O Projeto

Objetivos da Elaboração e Execução de um Mapa de Ruído Municipal

🎯 Objetivo Central

O mapa de ruído é um instrumento de diagnóstico ambiental que permite representar espacialmente a distribuição dos níveis de pressão sonora em uma área urbana, subsidiando a gestão da poluição sonora em escala municipal. Belo Horizonte 331 km2.

🏙️ Especificidade de Belo Horizonte

A escala de 331 km² implica lidar com:

• Heterogeneidade de fontes: tráfego viário, atividades industriais no Barreiro e Venda Nova, centralidades comerciais, eventos no Hipercentro
• Topografia acidentada: interfere na propagação sonora e exige consideração nas interpolações
• Diversidade de zonas de uso: ZAP, ZPAM, ZCBH — cada uma com padrões distintos de sensibilidade e emissão

---

Em síntese, o mapa de ruído em escala municipal é simultaneamente um produto científico, um instrumento de gestão ambiental e uma ferramenta de política pública — conectando medição de campo, modelagem geoestatística e tomada de decisão institucional.

🗺️ Por que Interpolação?

Dado que medições pontuais em campo não cobrem continuamente os 331 km² de BH, a interpolação — especialmente métodos geoestatísticos como o Kriging Ordinário — permite:

Problema	Solução via Interpolação
Cobertura espacial limitada	Estimativa contínua da superfície sonora
Custo de medição total inviável	Otimização da rede de pontos amostrais
Variabilidade espacial complexa	Modelagem do semivariograma para capturar autocorrelação
Comunicação ao gestor público	Produto cartográfico visual e acessível

O mapa é produzido em três etapas, partindo de dados reais até chegar a uma estimativa contínua para toda a cidade:

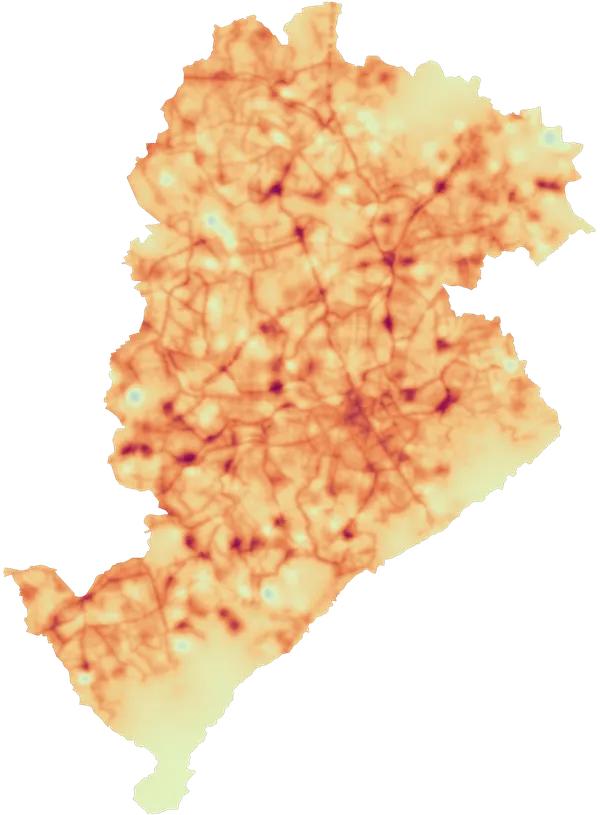

O método principal é o Regression Kriging: uma regressão utiliza 14 variáveis urbanas (distância a vias de alto tráfego, densidade de comércio, proximidade de pontos de ônibus, etc.) para explicar o padrão geral. Depois, um modelo geoestatístico (Ordinary Kriging) corrige os resíduos — aquilo que a regressão não conseguiu capturar — usando a correlação espacial entre os pontos vizinhos.

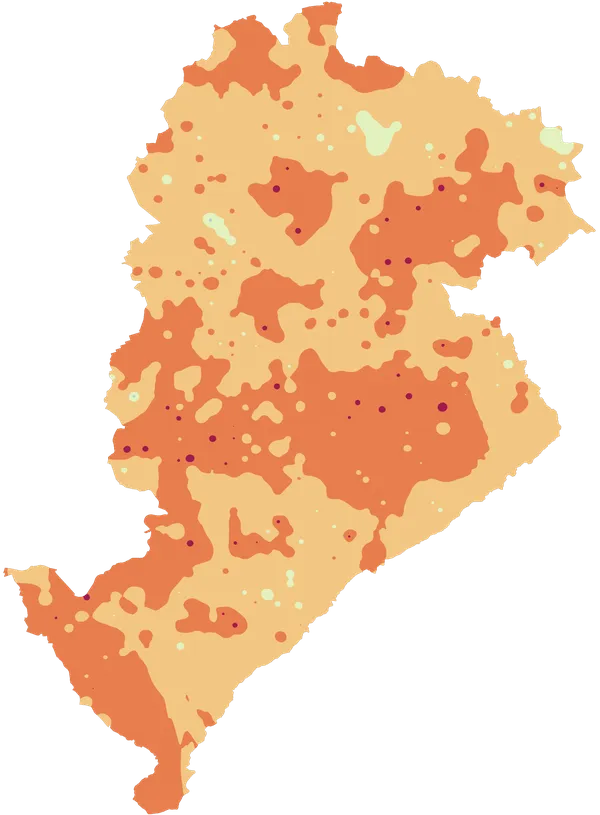

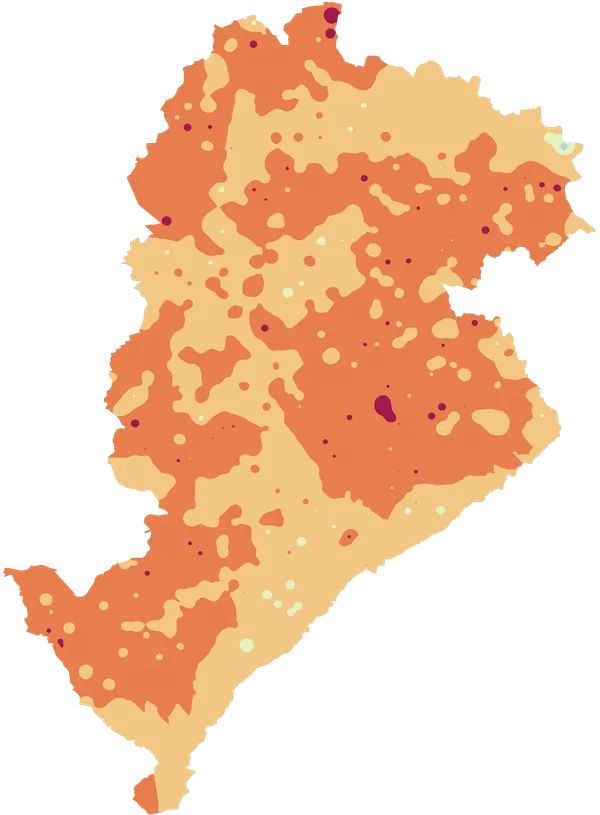

Para demonstrar o ganho desse modelo, também geramos um mapa pelo método IDW (Inverse Distance Weighting), que usa apenas a distância entre pontos, sem considerar as características urbanas. A comparação lado a lado mostra claramente como o modelo com covariáveis produz um mapa mais detalhado e realista:

As medições de ruído foram realizadas por meio de campanhas de campo conduzidas exclusivamente para fins de mapeamento acústico, cobrindo as 10 regionais administrativas de Belo Horizonte. As medições utilizaram equipamento profissional Classe 1 (padrão IEC 61672), garantindo precisão adequada para caracterização ambiental. O conjunto está publicado pela Subsecretaria de Fiscalização (SUFIS/SMPU) da Prefeitura de Belo Horizonte no Programa de Monitoramento do Ambiente Sonoro.

Cada medição registrava o L_eq (nível sonoro equivalente contínuo) — uma média energética do nível sonoro durante o período de medição. Esse é o indicador mais utilizado internacionalmente para caracterizar o ruído ambiental.

As medições são organizadas em 10 cenários temporais (combinando dia da semana e período do dia), permitindo analisar como o ambiente acústico muda ao longo do tempo. Por exemplo, o cenário mais comum — dia útil diurno — tem mais de 400 medições.

Durante o dia

A maior parte da cidade apresenta níveis entre 55 e 65 dB, compatíveis com um ambiente urbano típico. Os corredores viários principais (Av. Amazonas, Av. do Contorno, Cristiano Machado) se destacam com níveis acima de 65 dB. Áreas residenciais mais afastadas das grandes vias ficam em torno de 50-55 dB.

Durante a noite

O cenário noturno é preocupante: grande parte da cidade ultrapassa os limites legais para o período noturno (45 dB em zonas residenciais). Mesmo com a redução do tráfego, a presença de bares, casas noturnas e vias arteriais mantém níveis elevados em muitas regiões.

Principais fontes identificadas

• Tráfego veicular — a principal fonte de ruído em BH, especialmente em vias arteriais e coletoras
• Comércio e entretenimento — bares, restaurantes e casas noturnas contribuem significativamente no período noturno
• Transporte público — pontos de ônibus e corredores de transporte concentram ruído

Galeria completa: todos os cenários

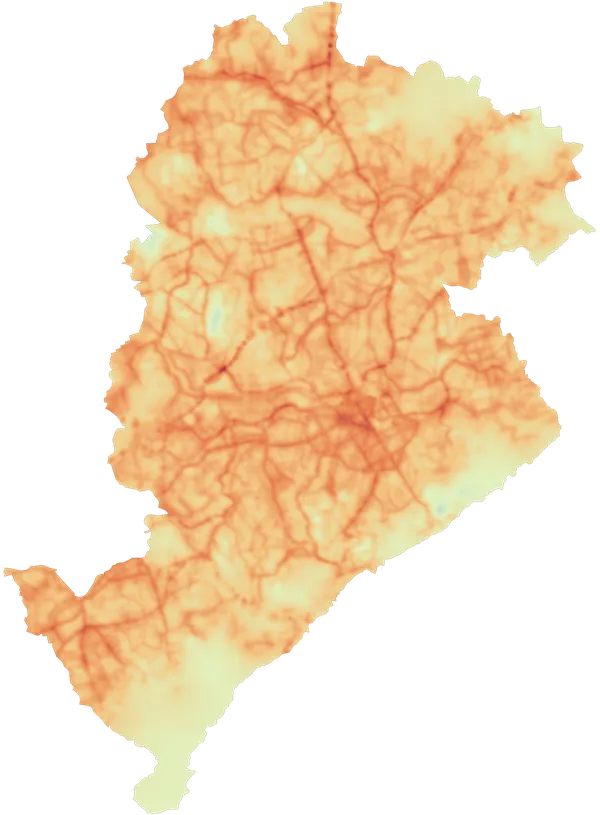

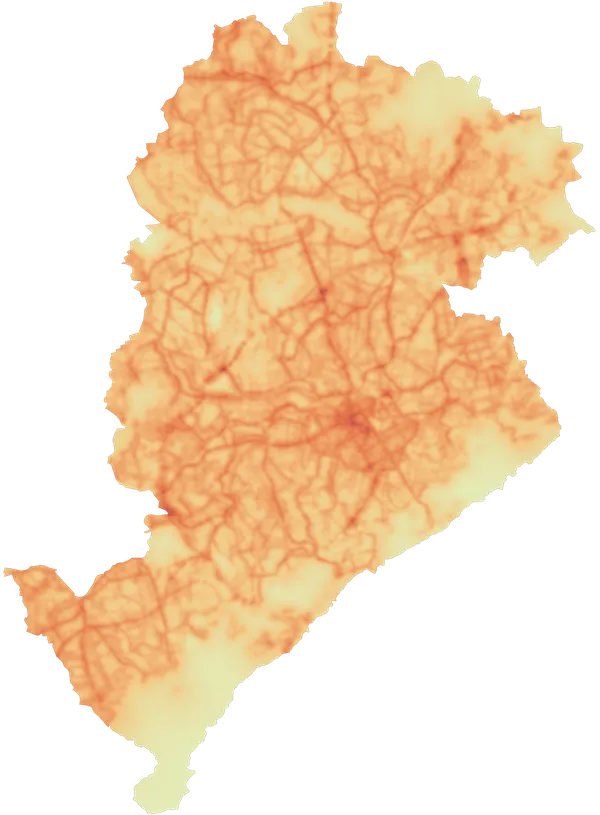

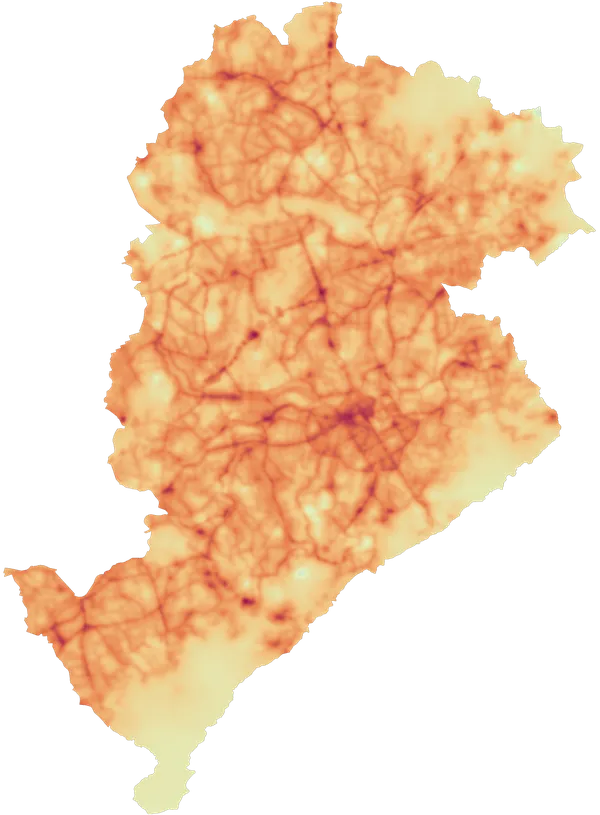

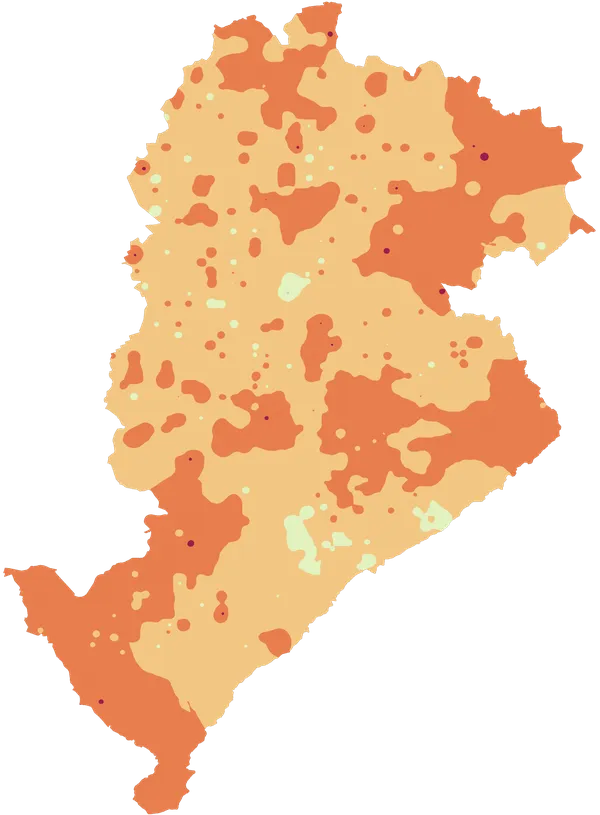

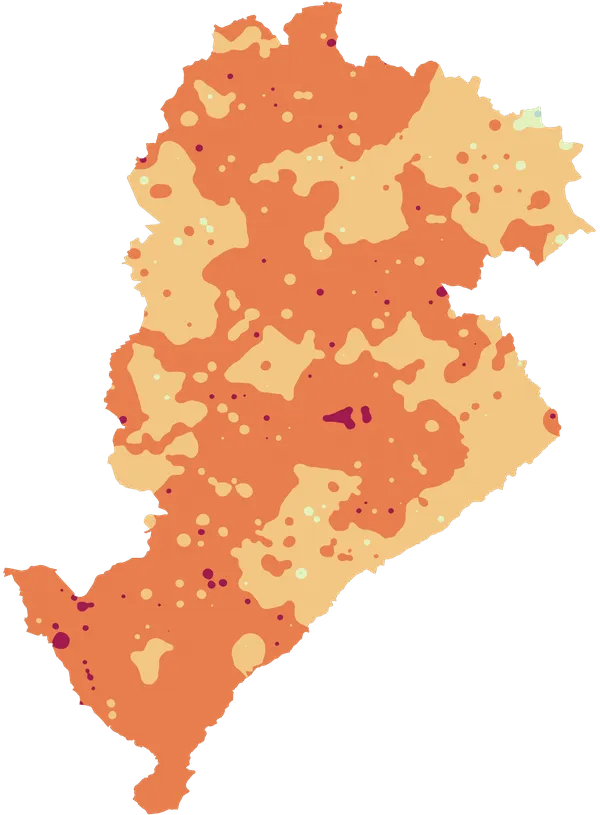

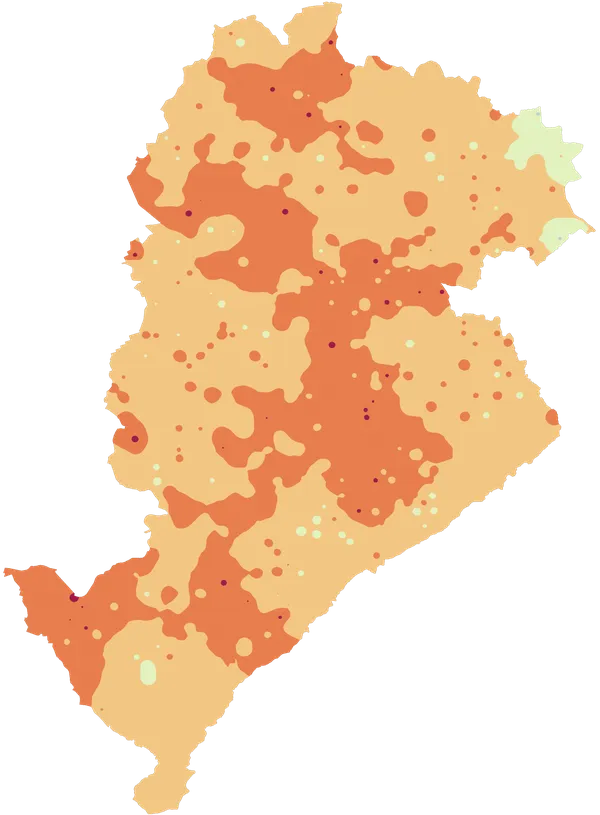

Abaixo, os 20 mapas gerados — dois métodos (IDW e Regression Kriging) para cada um dos 10 cenários temporais. À esquerda, o método IDW (baseline, sem covariáveis); à direita, o Regression Kriging (modelo principal com 14 variáveis urbanas).

O nível de ruído é medido em decibéis (dB). A escala é logarítmica: um aumento de 10 dB significa que o som é percebido como duas vezes mais alto. Veja como os valores se traduzem em situações do dia a dia:

Transparência é fundamental. Estes mapas são estimativas estatísticas, não medições diretas. As limitações abaixo precisam ser consideradas em qualquer leitura técnica do material:

• Margem de erro — o RMSE (erro médio quadrático) do modelo fica entre 5,7 e 7,5 dB, faixa compatível com a incerteza de ±4,6 dB reportada pelo método europeu CNOSSOS-EU e com as classes de 5 dB adotadas pela Diretiva 2002/49/CE. Em termos práticos, o valor estimado para um ponto pode diferir do real dentro dessa faixa — suficiente para distinguir zonas calmas de zonas críticas, mas não para discriminar variações finas dentro de uma mesma faixa de classificação.
• Densidade amostral — a campanha de campo cobre 331 km² com cerca de 2,2 pontos/km². Essa densidade é apropriada para capturar padrões de escala regional e setorial (corredores viários, centralidades, bairros residenciais), mas é insuficiente para resolver variações dentro de uma mesma quadra ou diferenças entre faces de um mesmo logradouro.
• Representatividade temporal — as medições retratam o cenário acústico do período em que foram coletadas. Alterações posteriores na malha viária, no transporte público, no zoneamento de uso do solo ou no comportamento da cidade (eventos, obras, mudanças de mobilidade) não estão refletidas no mapa.
• Ausência de série histórica — não há campanhas pretéritas ou subsequentes comparáveis. Por isso, o material apresenta um retrato do ambiente sonoro, e não uma tendência: não é possível afirmar, a partir destes dados, se o ruído em Belo Horizonte está aumentando, diminuindo ou estável ao longo do tempo.
• Modelo bidimensional — a interpolação opera em plano horizontal e não incorpora a altura das edificações nem o efeito de barreira acústica das construções. Cânions urbanos, sombras acústicas e diferenças entre pavimentos ficam fora do escopo desta primeira versão.

Próximos passos

• Atualização com dados mais recentes de monitoramento
• Integração com dados de tráfego em tempo real
• Modelagem 3D considerando altura e barreiras
• Cruzamento com dados de saúde pública para estudos epidemiológicos
